产品简介

KYF外充气机械搅拌式浮选机

KYF浮选机是一种先进的充气搅拌式浮选机，可用于粗选，扫选和精选作业。根据现场工艺条件、矿物性质以及设备规格的不同，槽体可以设计成圆形或U形。该系统能够兼顾粗细粒级矿物的回收。叶轮腔内的预矿化作用可有效提高细粒级颗粒的回收效果，较高运输区的浮选机技术可加强粗颗粒回收。同时该系统具有良好的气体分散效果。该类型定子可强化矿浆分散效果，减少稳定矿浆流时定子对能量消耗。U形浮选机既可采用水平配置也可采用阶梯配置。采用水平配置的浮选机兼有泡沫返回泵和浮选双重功能，省去泡沫泵；后者配置方式增加泡沫返回泵。圆形浮选机采用阶梯配置，需要增置泡沫泵。在定期或不定期停车的条件下，能够安全快速地启动设备。

规格系列：0.03m³~680m³
处理能力：KYF-10 3-10m3/min KYF-20 5-20m3/min KYF-30 7-30m3/min KYF-40 8-38m3/min KYF-50 10-40m3/min
适用领域：金属和非金属矿物的粗选、扫选、精选、高海拔作业

服务电话13521339794

获取价格

在线留言

enfi.cemsa@gmail.com

优势特点

能量消耗少。
空气分散好。
叶轮起离心泵作用，使固体在槽内保持悬浮状态。
磨损轻，维护保养费用低。
带负荷启动。
药剂消耗少。
结构简单，维修容易。
单槽容积50m吸以下浮选机采用U形槽体，减少短路循环,单槽容积50m3以上采用圆筒形截面。
先进的矿浆液面控制系统及气量控制系统。
单槽容积70m3及以下浮选机设计有吸浆槽，使浮选作业间水平配置，省去了泡沫泵。

工作原理

1.叶轮旋转产生压力差，槽内矿浆吸入叶轮叶片间 2.风机给入的低压空气经中空轴进入叶轮叶片间 3.叶轮腔内安置空气分配器 4.通过多孔结构预切割空气 5.实现叶轮腔内气泡与颗粒的预矿化和槽内气泡的均匀分布 6.气泡由叶轮上半部分排出 7.经定子稳流、导向，由旋转流转为径向流 8.矿化气泡上升形成泡沫层 9.刮板刮至泡沫槽

技术参数

规格 TYPE	有效容积 Effective capacity	安装功率 Rated power	最小进口风压 Minimum inlet air pressure	充气量 Aeration rate
U型槽体	m3	kW	kPa	m3/m2min
KYF-1	1	4	>11	0.1~1.4
KYF-2	2	5.5	>12	0.1~2.4
KYF-3	3	7.5	>14	0.1~3.6
KYF-4	4	11	>15	0.2~4.5
KYF-6	6	18.5	>17	0.2~5.9
KYF-8	8	22	>19	0.2~6.8
KYF-10	10	30	>20	0.3~8.1
KYF-16	16	37	>23	0.4~11.0
KYF-20	20	45	>25	0.5~12.6
KYF-24	24	55	>27	0.5~13.5
KYF-30	30	55	>31	0.6~17.2
KYF-40	40	75	>32	0.7~20.2
KYF-50	50	90	>33	1.0~27.1
规格 TYPE	有效容积 Effective volume	安装功率 Rated power	最小进口风压 Minimum inlet air pressure	充气量 Aeration rate
圆形槽体	m3	kW	kPa	m3/m2min
KYF-5	5	11	>15	0.2~4.8
KYF-10	10	22	>20	0.3~8.6
KYF-16	16	30	>23	0.5~12.7
KYF-24	24	37	>27	0.5~12.7
KYF-30	30	45	>31	0.6~15.9
KYF-40	40	75	>33	0.7~18.9
KYF-50	50	75	>33	0.8~23.3
KYF-70	70	90	>41	1.0~21.6
KYF-100	100	132	>46	1.4~41.0
KYF-130	130	160	>50	1.7~49.7
KYF-160	160	160	>52	1.9~57.7
KYF-200	200	220	>56	2.2~66.2
KYF-320	320	280	>64	2.6~79.2
KYF-680	680	500	>45	4.7~142.5

应用业绩

赞比亚东南矿体铜矿项目

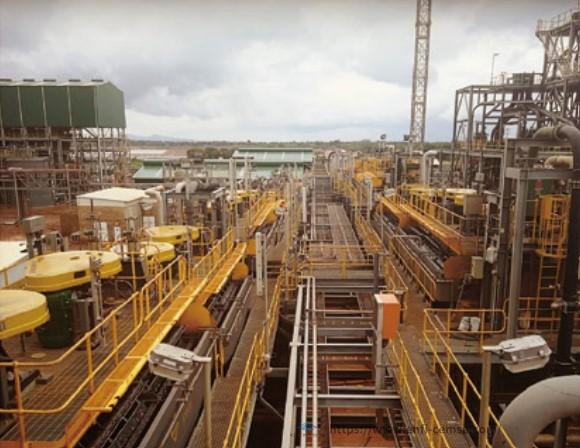

莫桑比克Balama石墨矿项目

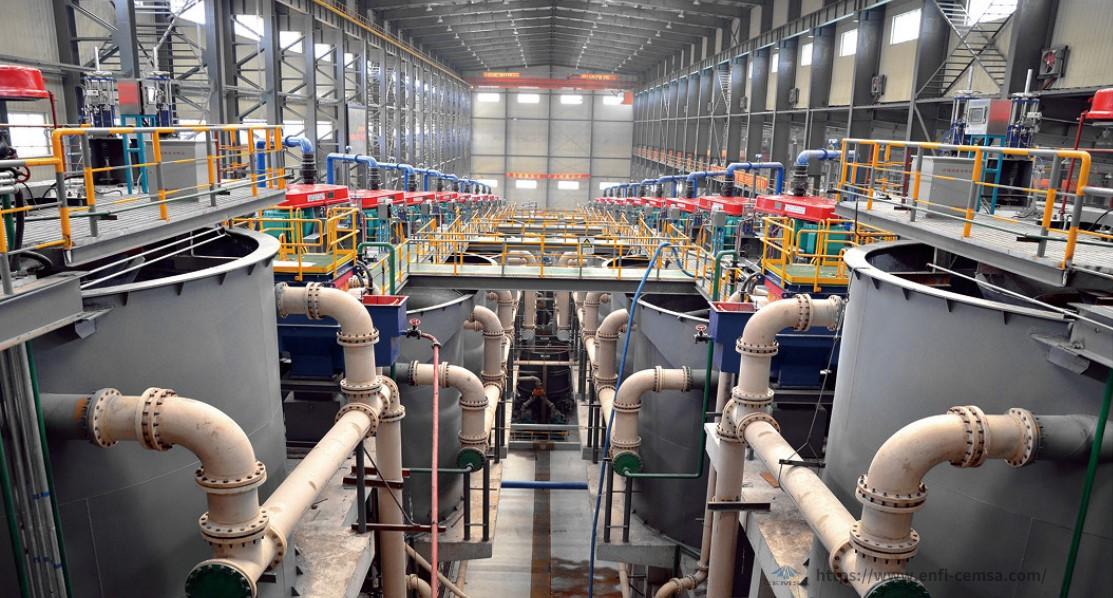

KYF浮选机应用现场
